3.2 Déplacement de PlateSpin Forge et réassignation de ses adresses IP

Si vous déplacez votre applicatif PlateSpin Forge, vous devez modifier les adresses IP de ses composants, de manière à refléter le nouvel environnement. Il s'agit des adresses IP que vous avez spécifiées lors de la configuration initiale de l'applicatif (reportez-vous au Guide de mise en route de Forge).

La procédure varie en fonction de la version de l'applicatif (1 ou 2). Pour plus d'informations sur la façon de déterminer la version de l'applicatif de votre unité, reportez-vous à la section Détermination de la version de l'applicatif de votre unité dans votre Guide de mise en route de Forge.

3.2.1 Procédure de déplacement de Forge pour la version 2 de l'applicatif

Avant d'entamer la procédure de déplacement :

  1. Suspendez toutes les planifications de réplication en veillant à ce qu'au moins un transfert incrémentiel soit exécuté pour chaque workload :

    1. Dans votre client Web PlateSpin Forge, sélectionnez tous les workloads et cliquez sur Pause, puis sur Exécuter.

    2. Vérifiez que l'état Suspendu s'affiche pour tous les workloads.

Les particularités du processus de déplacement varient selon que la nouvelle adresse IP de l'applicatif sur le site cible est connue (scénario 1) ou non (scénario 2).

Scenario 1 - Déplacement de Forge (nouvelle adresse IP connue)

  1. Suspendez toutes les réplications. Reportez-vous à l'Étape 1.a et l'Étape 1.b ci-dessus.

  2. Lancez la console de configuration de l'applicatif Forge (Appliance Configuration Console - ACC) : ouvrez un navigateur et entrez l'adresse http://<adresse_IP_Forge>:10000.

  3. Loguez-vous à l'aide du compte forgeuser, puis cliquez sur Configure Host (Configurer l'hôte).

  4. Entrez les nouveaux paramètres réseau, puis cliquez sur Apply (Appliquer).

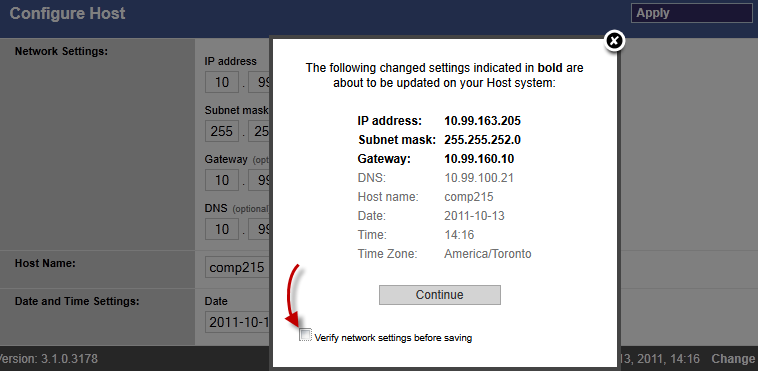

  5. Dans la fenêtre contextuelle de confirmation, vérifiez que les nouveaux paramètres sont corrects, désélectionnez la case Verify network settings before saving (Vérifier les paramètres réseau avant l'enregistrement), puis cliquez sur Continue (Continuer).

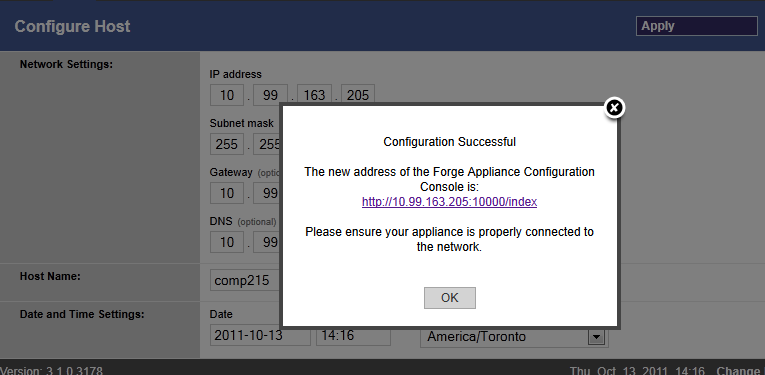

  6. Attendez que le processus de configuration se termine et que le navigateur affiche la fenêtre contextuelle Configuration Successful (Configuration terminée).

    REMARQUE :dans la fenêtre contextuelle, le lien vers la nouvelle adresse de la console ACC ne fonctionne pas tant que vous n'avez pas déconnecté physiquement votre applicatif et que vous ne l'avez pas connecté au nouveau sous-réseau.

  7. Pour arrêter l'applicatif :

    1. Arrêtez la VM de gestion PlateSpin Forge. Reportez-vous à la section Démarrage et arrêt de la VM de gestion PlateSpin Forge.

    2. Arrêtez l'hôte de l'applicatif :

      1. Dans la console Forge, basculez vers la console du serveur ESX en appuyant sur Alt-F2.

      2. Loguez-vous en tant que superutilisateur (utilisateur root et son mot de passe).

      3. Saisissez la commande suivante et appuyez sur Entrée :

        shutdown -h now

    3. Éteignez l'applicatif.

  8. Déconnectez votre applicatif, déplacez-le vers le nouveau site, attachez-le au nouveau sous-réseau, puis mettez-le sous tension.

    La nouvelle adresse IP doit maintenant être valide.

  9. Lancez la console ACC et loguez-vous à l'aide du compte forgeuser, cliquez sur Configure Forge VM (Configurer la machine virtuelle Forge), spécifiez les paramètres requis, puis cliquez sur Apply (Appliquer).

  10. Vérifiez que les paramètres sont corrects, cliquez sur Continue (Continuer), puis attendez la fin du processus.

    REMARQUE :si vous avez configuré la machine virtuelle Forge pour qu'elle utilise DHCP, effectuez la procédure suivante après le déplacement :

    1. Déterminez la nouvelle adresse IP de la machine virtuelle Forge (pour ce faire, utilisez le client VMware pour accéder à la machine virtuelle Forge et recherchez-la dans l'interface Windows de la machine virtuelle. Reportez-vous à la section Démarrage du client VMware et accès à la VM de gestion PlateSpin Forge.

    2. Utilisez la nouvelle adresse IP pour lancer l'interface Web PlateSpin Forge et rafraîchissez le conteneur (cliquez sur Paramètres > Conteneurs > icône ).

  11. Relancez les réplications interrompues.

Scenario 2 - Déplacement de Forge (nouvelle adresse IP inconnue)

  1. Suspendez toutes les réplications. Reportez-vous à l'Étape 1.

  2. Pour arrêter l'applicatif :

    1. Arrêtez la VM de gestion PlateSpin Forge. Reportez-vous à la section Démarrage et arrêt de la VM de gestion PlateSpin Forge.

    2. Arrêtez l'hôte de l'applicatif :

      1. Dans la console Forge, basculez vers la console du serveur ESX en appuyant sur Alt-F2.

      2. Loguez-vous en tant que superutilisateur (utilisateur root et son mot de passe).

      3. Saisissez la commande suivante et appuyez sur Entrée :

        shutdown -h now

    3. Éteignez l'applicatif.

  3. Déconnectez votre applicatif, déplacez-le, attachez-le au nouveau réseau, puis rallumez-le.

  4. Configurez un ordinateur (un ordinateur portable est recommandé) afin de lui permettre de communiquer avec Forge à son adresse IP actuelle (l'adresse IP sur l'ancien site), puis connectez-le à l'applicatif.

    Reportez-vous à la section Procédure de configuration de la version 2 de l'applicatif à l'aide de la console ACC Forge dans votre Guide de mise en route.

  5. Lancez la console de configuration de l'applicatif Forge (Appliance Configuration Console - ACC) : ouvrez un navigateur et entrez l'adresse http://<adresse_IP_Forge>:10000.

  6. Loguez-vous à l'aide du compte forgeuser, puis cliquez sur Configure Host (Configurer l'hôte).

  7. Entrez les nouveaux paramètres réseau, puis cliquez sur Apply (Appliquer).

  8. Dans la fenêtre contextuelle de confirmation, vérifiez que les nouveaux paramètres sont corrects, désélectionnez la case Verify network settings before saving (Vérifier les paramètres réseau avant l'enregistrement), puis cliquez sur Continue (Continuer).

  9. Attendez que le processus de configuration se termine et que le navigateur affiche la fenêtre contextuelle Configuration Successful (Configuration terminée).

    REMARQUE :dans la fenêtre contextuelle, le lien vers la nouvelle adresse de la console ACC ne fonctionne pas tant que vous n'avez pas déconnecté physiquement votre applicatif et que vous ne l'avez pas connecté au nouveau sous-réseau.

  10. Déconnectez l'ordinateur de l'applicatif et connectez ce dernier au nouveau sous-réseau.

    La nouvelle adresse IP doit maintenant être valide.

  11. Lancez la console ACC et loguez-vous à l'aide du compte forgeuser, cliquez sur Configure Forge VM (Configurer la machine virtuelle Forge), spécifiez les paramètres requis, puis cliquez sur Apply (Appliquer).

  12. Vérifiez que les paramètres sont corrects, cliquez sur Continue (Continuer), puis attendez la fin du processus.

    REMARQUE :si vous avez configuré la machine virtuelle Forge pour qu'elle utilise DHCP, effectuez la procédure suivante après le déplacement :

    1. Déterminez la nouvelle adresse IP de la machine virtuelle Forge (pour ce faire, utilisez le client VMware pour accéder à la machine virtuelle Forge et recherchez-la dans l'interface Windows de la machine virtuelle. Reportez-vous à la section Démarrage du client VMware et accès à la VM de gestion PlateSpin Forge.

    2. Utilisez la nouvelle adresse IP pour lancer l'interface Web PlateSpin Forge et rafraîchissez le conteneur (cliquez sur Paramètres > Conteneurs > icône ).

  13. Relancez les réplications interrompues.

3.2.2 Procédure de déplacement de Forge pour la version 1 de l'applicatif

  1. Suspendez toutes les planifications de réplication en veillant à ce qu'au moins un transfert incrémentiel soit exécuté pour chaque workload :

    1. Dans votre client Web PlateSpin Forge, sélectionnez tous les workloads et cliquez sur Pause, puis sur Exécuter.

    2. Vérifiez que l'état Suspendu s'affiche pour tous les workloads.

  2. Arrêtez la VM de gestion PlateSpin Forge. Reportez-vous à la section Démarrage et arrêt de la VM de gestion PlateSpin Forge.

  3. Arrêtez l'hôte de l'applicatif :

    1. Basculez de la console Forge vers la console ESX Server en appuyant sur Alt-F2 (appuyez sur Alt-F1 pour rebasculer vers la console Forge).

    2. Loguez-vous en tant que superutilisateur (root et le mot de passe associé).

    3. Saisissez la commande suivante et appuyez sur Entrée :

      shutdown -h now

    4. Éteignez l'applicatif.

  4. Déplacez l'applicatif au nouvel endroit souhaité, configurez le matériel, réalisez les câblages nécessaires, puis allumez l'applicatif.

  5. Mettez à jour la configuration réseau de l'applicatif :

    1. Sur la console Forge, loguez-vous en tant que super-utilisateur (root et le mot de passe associé).

    2. Effectuez les mises à jour nécessaires des paramètres d'adresse IP, de masque réseau et d'adresse IP de passerelle de l'hôte de l'applicatif. Vous pouvez utiliser DHCP, à condition qu'un bail d'adresse IP soit activé. Pour les environnements comportant plusieurs applicatifs, assignez un nom d'hôte différent à chacun des applicatifs afin d'éviter des conflits de noms d'hôte.

    3. Effectuez les mises à jour nécessaires des paramètres d'adresse IP, de masque réseau, d'adresse IP de passerelle et d'affiliation du domaine de la VM de gestion PlateSpin Forge.

    4. Sélectionnez OK, passez en revue les mises à jour, puis cliquez de nouveau sur OK.

  6. Mettez à jour les paramètres réseau des réplications suspendues ; dans votre client Web PlateSpin Forge, effectuez la procédure suivante pour chacun des workloads suspendus :

    1. Accédez à la section Paramètres de réplication dans les détails de protection du workload suspendu.

    2. Mettez à jour la valeur Réseau de réplication de manière à refléter la modification du réseau.

    3. Enregistrez les paramètres.

  7. Reprenez les réplications : dans votre client Web PlateSpin Forge, sélectionnez tous les workloads et cliquez sur Reprendre la planification, puis sur Exécuter.
