如果您需要重新設定 Forge 11 裝置硬體上的 RAID 控制器,請使用本節中的資訊。除非您要在產品重建期間新增或更換 Forge 裝置中的硬碟,否則不需要重新設定 RAID 控制器。
有關如何選擇用於重新設定的 RAID 控制器,請參閱 表 1-1。
在 RAID 控制器開機提示中按 Ctrl+R,約 24 秒後會進入開機順序。
將 PERC RAID 控制器設定為在一個 RAID _(即 RAID 1、RAID 5 或 RAID 6,具體視您的硬體而定) 陣列上有多個邏輯磁碟︰
刪除任何現有的磁碟群組︰
重要:請記住,刪除磁碟群組還會刪除該磁碟群組上的資料。
為 Forge 系統建立新磁碟群組︰
選取控制器,然後按 F2。
選取建立新虛擬磁碟。
選取 RAID 層級值,按 Enter,從清單中選取所需的 RAID 控制器類型,然後再次按 Enter。
選取一個磁碟項目,然後按空格鍵,以選取所有可用的實體磁碟 (磁碟大小可能各不相同)。
在基本設定下,填寫下列欄位︰
選取確定,然後按 Enter。
為 Forge 容錯移轉虛擬機器建立新磁碟群組︰
在磁碟群組︰0,RAID_ (請參閱 步驟 2.b.c),然後按 F2 開啟「作業」對話方塊。
頁面的樹狀檢視窗中,選取在該對話方塊中,選取新增新的虛擬磁碟以開啟 頁面。
在此頁面上,填寫下列欄位,以設定用於故障转移的新虛擬磁碟︰
虛擬磁碟大小︰ 根據您所擁有的裝置,將剩餘的磁碟空間值用做預設備份儲存量。
虛擬磁碟名稱︰ 輸入 FailoverVMs。
填完這些欄位之後,按一下確定。
將虛擬磁碟設定為快速啟始化︰

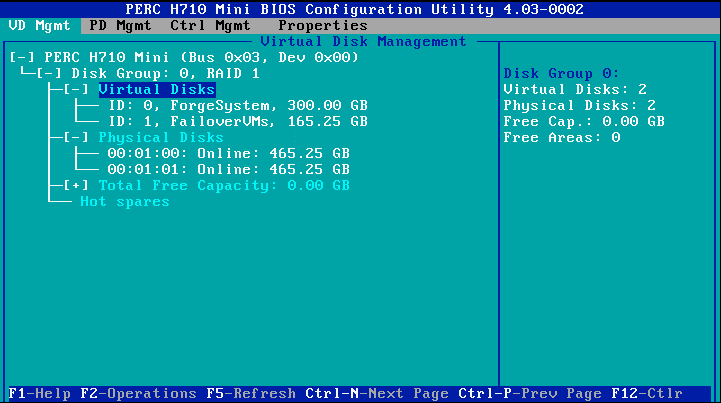

最終的 RAID 1 組態螢畫面應該如下所示︰

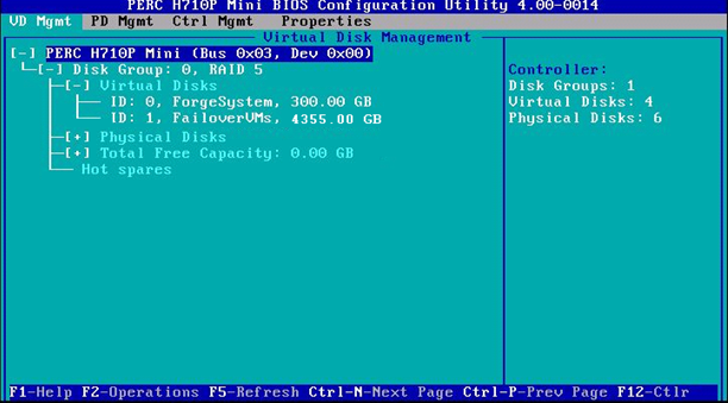

最終的 RAID 5 組態螢畫面應該如下所示︰

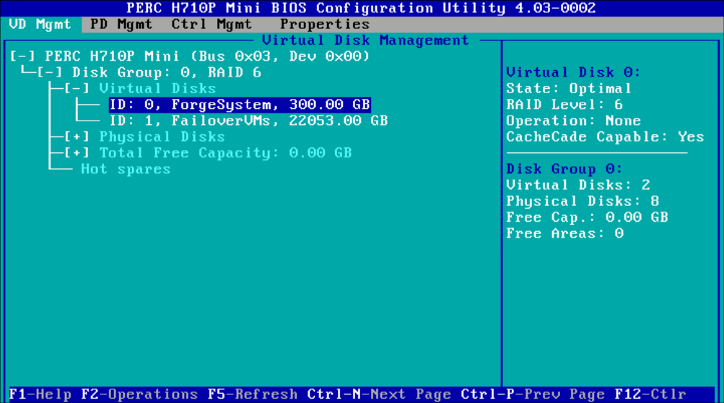

最終的 RAID 6 組態螢畫面應該如下所示︰
按 Esc 結束控制器組態設定公用程式。
當系統提示時,按 Ctrl+Alt+Del。伺服器將採用新設定重新開機。
