6.12 高级工作负载防护主题

6.12.1 防护 Windows 群集

PlateSpin Forge 支持保护 Microsoft Windows 群集的业务服务。支持的群集技术为:

  • 基于 Windows 2003 Server 的 Windows 群集服务器(单仲裁设备群集模式)

  • 基于 Windows 2008 Server 的 Microsoft 故障转移群集(节点和磁盘多数非多数: 仅磁盘模式)

群集防护通过增量复制流向虚拟单节点群集的主动节点上的更改来实现,对源基础结构进行查错时可使用该操作。

当前版本中支持群集迁移的范围取决于以下条件:

  • 执行添加工作负载操作时,必须确定由群集的 IP 地址(虚拟 IP 地址)标识的主动节点(当前拥有群集的仲裁资源的节点)。指定单个节点的 IP 地址将使该节点被盘点为普通的非群集感知的 Windows 工作负载。

  • 群集的仲裁资源必须与受防护群集的资源组(服务)一起配置。

如果在受保护群集的两次增量复制之间发生了节点故障转移,则 PlateSpin Forge 会生成保护事件。如果新主动节点的配置文件与有故障的主动节点的配置文件类似,保护合同将继续作用;否则命令将失败。在以下情况下,群集节点的配置文件将被视为类似:

  • 它们具有相同的卷数量

  • 每个卷在每个节点上的大小完全相同

  • 它们具有相同的网络连接数

要防护 Windows 群集,请遵循正常的工作负载防护工作流程(请参见工作负载保护与恢复的基本工作流程)。

执行故障回复时,PlateSpin Forge 会提供验证,帮助您确保将共享卷布局保留在目标上。请确保卷映射正确。

6.12.2 在 Xen on SLES 上将 Linux 故障回复到半虚拟化虚拟机

在 Xen on SLES(仅限版本 10)上,可以故障回复到半虚拟化虚拟机。这要通过两步间接完成。半虚拟化虚拟机需要首先转换成完全虚拟化虚拟机,然后再转换回半虚拟化。实用程序 (xmpsadministrator-) 包含在 PlateSpin 引导 ISO 映像中,可用于转换虚拟机。

过程稍有不同,具体取决于目标是新的还是现有的半虚拟化虚拟机。

将 Linux 故障回复到新的半虚拟化虚拟机

  1. 将 Spin 引导 ISO 映像复制到目标 Xen on SLES 服务器。

  2. 启动 Virtual Machine Manager 并创建完全虚拟化虚拟机:

    1. 选择我需要安装操作系统选项。

    2. 为磁盘映像选择合适大小(磁盘大小应大于等于故障转移虚拟机的磁盘大小)。

    3. 选择引导 ISO 作为安装源。

      虚拟机引导进入 PlateSpin OS 环境,它用于故障回复到物理机设置。

  3. 完成故障回复过程。请参见半自动故障回复到物理机

    完成后,虚拟机应完全作为完全虚拟化计算机工作。

  4. 重引导虚拟机,确保它仍引导进入 PlateSpin OS 环境。

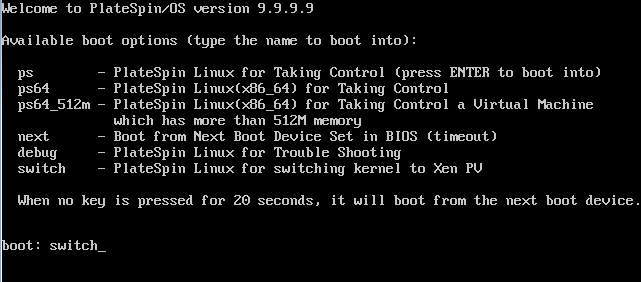

  5. boot: 提示符处,键入 switch 并按 Enter。

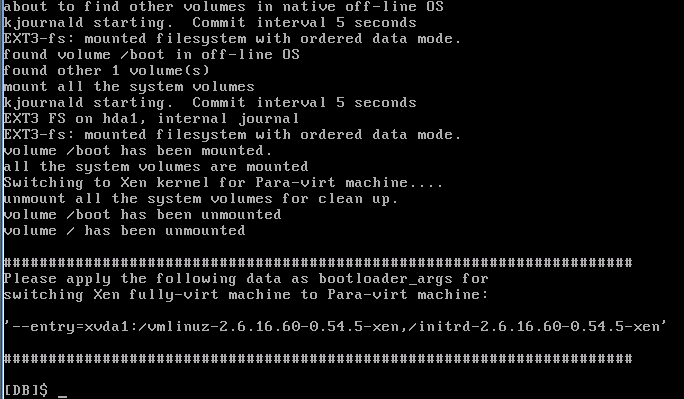

    这会将操作系统重配置为可作为半虚拟化计算机引导。完成后,输出应与以下内容类似:

    注意输出最后一段中的 bootloader 自变量:

    Please apply the following data as bootloader_args for switching Xen fully-virt machine to Para-virt machine:

    '-entry=xvda1:/vmlinuz-2.6.16.60-0.54.5-xen, /initrd-2.6.16.60-0.54.5-xen'

    xmps 实用程序使用这些自变量来设置内核的位置及 initrd 映像,半虚拟化计算机从 initrd 映像引导。

  6. 关闭虚拟机:

    [DB]$ poweroff

  7. root 用户身份登录 XEN on SLES 服务器,并装入 PlateSpin 引导 ISO 映像(命令示例假设 ISO 已复制到 /root 目录下):

    # mkdir /mnt/ps # mount -o loop /root/linuxfailback.iso /mnt/ps

  8. 运行 xmps 实用程序来基于完全虚拟化虚拟机的配置创建半虚拟化虚拟机:

    # /mnt/ps/tools/xmps --pv --vm_name=SLES10-FV --new_vm_name=SLES10-PV --bootloader_args="--entry=xvda1:/vmlinuz-2.6.16.60-0.54.5-xen, /initrd-2.6.16.60-0.54.5-xen"

    实用程序将以下内容作为输入:

    • 作为半虚拟化计算机配置基础的完全虚拟化虚拟机的名称 (SLES10-FV)

    • 要创建的虚拟机的名称 (SLES10-PV)

    • 半虚拟化计算机的 bootloader 自变量 "--bootloader_args"(如步骤 5所示)

    如果已存在名称与作为 new_vm_name 传递的名称相同的虚拟机,则 xmps 实用程序将失败。

    新建的半虚拟化虚拟机 (SLES10-PV) 现在应该已在 Virtual Machine Manager 中,已准备好能够打开。相应的完全虚拟化计算机将被淘汰且无法引导。可安全删除该虚拟机(将只去除虚拟机配置)。

  9. 卸载 PlateSpin 引导 ISO 映像:

    # umount /mnt/ps

将 Linux 故障回复到现有的半虚拟化虚拟机

  1. 将 PlateSpin 引导 ISO 映像复制到目标 Xen on SLES 服务器。

  2. root 用户身份登录 XEN SLES 服务器,并装入 PlateSpin 引导 ISO 映像:

    # mkdir /mnt/ps # mount -o loop /root/linuxfailback.iso /mnt/ps

  3. 运行 xmps 实用程序来基于半虚拟化虚拟机(所需故障回复目标)的配置创建完全虚拟化虚拟机:

    # /mnt/ps/tools/xmps --fv --vm_name=SLES10-PV --new_vm_name=SLES10-FV --bootiso=/root/linuxfailback.iso

    实用程序将以下内容作为输入:

    • 作为所需故障回复目标的现有半虚拟化计算机的名称 (SLES10-PV)

    • 将为两步故障回复操作创建的临时完全虚拟化计算机的名称 (SLES10-FV)

    • 引导 ISO 的完整路径(假设 ISO 文件位于 /root: /root/linuxfailback.iso 下)

    如果已存在名称与作为 new_vm_name 传递的名称相同的虚拟机,则 xmps 实用程序将失败。

    新建的完全虚拟化计算机 (SLES10-FV) 现在应该已在 Virtual Machine Manager 中。

  4. 打开新建的完全虚拟化计算机 (SLES10-FV)。

    虚拟机引导进入 PlateSpin OS 环境,它用于故障回复到物理机设置。

  5. 完成故障回复过程。请参见半自动故障回复到物理机

  6. 重引导虚拟机,运行 switch,并按将 Linux 故障回复到新的半虚拟化虚拟机(仅从步骤 4步骤 9)中所述重配置工作负载。

6.12.3 通过 PlateSpin Forge Web 服务 API 使用工作负载保护功能

PlateSpin Forge 提供了一个可帮助开发人员构建自己的应用程序来使用该产品的 REST API 技术预览。该 API 包含有关下列操作的信息:

  • 发现容器

  • 发现工作负载

  • 配置保护

  • 运行复制、故障转移操作和故障回复

  • 查询工作负载的状态和容器状态

  • 查询运行中操作的状态

  • 查询安全组及其保护层

通过该 API,Forge 管理员可以利用 Jscript 示例 (https://localhost/protectionservices/Documentation/Samples/protect.js) 从命令行访问该产品。该示例可帮助您编写脚本来为使用该产品提供便利。通过命令行实用程序,您可以执行下列操作:

  • 添加单个工作负载

  • 添加单个容器

  • 运行复制、故障转移和故障回复操作

  • 一次添加多个工作负载和容器

    注:有关此操作的详细信息,请参见该 API 的文件,网址为:https://localhost/protectionservices/Documentation/AddWorkloadsAndContainersFromCsvFile.htm

  • 一次去除所有工作负载

  • 一次去除所有容器

PlateSpin Forge REST API 主页(https://localhost/protectionservices/https://<服务器页面>/protectionservices/)包含指向对开发人员和管理员有用的内容的链接。

在后续版本中将会完全开发此技术预览,提供更多功能。
