15.2 部署过程

您可以根据相应要求在专用或公用网络中部署 Identity Manager 组件。图 15-1演示了一个示例部署，后续章节中将用到该部署。

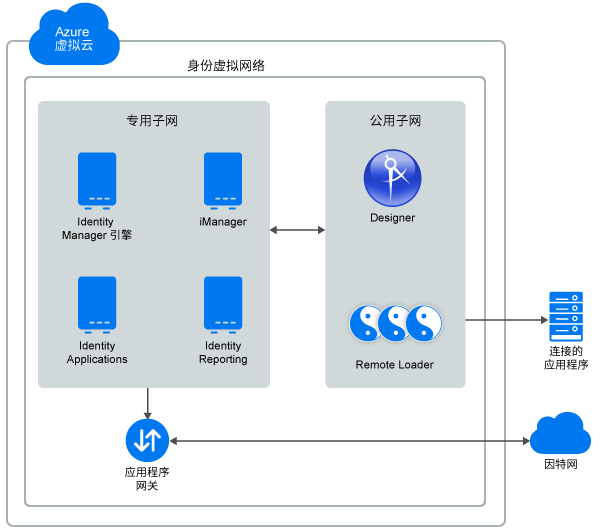

图 15-1 在 Microsoft Azure 上部署 Identity Manager

您可以根据 Identity Manager 组件在不同服务器上的分布方式，以不同的组合在 Microsoft Azure 上部署这些组件。不过，所有方案的部署过程都是相同的。

部署过程包括以下步骤：

15.2.1 创建资源组

NetIQ 建议您创建一个资源组并将所需资源添加到该组，以与 Identity Manager 搭配使用。执行以下步骤来创建新的资源组：

  1. 登录到 Azure 门户。

  2. 单击资源组。

  3. 单击创建。

  4. 在基本信息选项卡中：

    1. 从下拉列表中选择您的订阅。

    2. 输入新的资源组名称。

    3. 从区域下拉列表中选择位置。例如印度中部。

    4. 单击下一步：标记 >。

  5. 在标记选项卡中，单击下一步：查看 + 创建 >。

  6. 在查看 + 创建选项卡中，单击创建。

15.2.2 创建虚拟网络和子网

  1. 登录到 Azure 门户。

  2. 在搜索中键入虚拟网络。

  3. 在“服务”下，选择虚拟网络。

  4. 单击创建。

  5. 在基本信息选项卡中指定以下细节：

    字段

    说明

    订购

    从下拉列表中选择您的订阅。

    资源组

    从下拉列表中选择现有的资源组。

    名称

    指定虚拟网络的名称。

    区域

    从下拉列表中选择位置。例如印度中部。

    1. 单击下一步：IP 地址 >。

  6. 在“IP 地址”选项卡中，单击添加子网。

    1. 单击添加子网。

      1. 指定子网名称。例如 default。

      2. 指定子网地址范围。例如 10.1.0.0/24。

      3. 单击添加。

    2. 单击下一步：安全性 >。

  7. 在安全性选项卡中，保留所有字段的默认值，然后单击下一步：标记 >。

  8. 在标记选项卡中，单击下一步：查看 + 创建 >。

  9. 在查看 + 创建选项卡中查看您的设置，然后单击创建。

15.2.3 创建应用程序网关

  1. 登录到 Azure 门户。

  2. 单击创建资源。

  3. 转到类别 > 网络 > 应用程序网关。

  4. 在基本信息选项卡中指定以下细节：

    字段

    说明

    订购

    从下拉列表中选择您的订阅。

    资源组

    从下拉列表中选择现有的资源组。

    应用程序网关名称

    指定应用程序网关名称。

    区域

    从下拉列表中选择位置。例如印度中部。

    层

    选择所需的层。例如标准 V2。

    最小实例计数

    指定值 0。

    最大实例计数

    指定值 10。

    虚拟网络

    选择虚拟网络和已创建的对应子网。请参见创建虚拟网络和子网。

    1. 保留其余字段的默认值，然后单击下一步：前端 >。

  5. 在前端选项卡中：

    1. 选择公共。

    2. 在公共 IP 地址下，单击新增。

      1. 指定公共 IP 地址名称。例如 idmgateway.centralindia.cloudapp.azure.com。

      2. 单击确定。

    3. 单击下一步：后端 >

  6. 在后端选项卡中：

    1. 单击添加后端池。

      1. 指定后端池名称。

      2. 选择是添加一个没有目标的后端池。

      3. 单击添加。

    2. 单击下一步：配置 >。

  7. 在配置选项卡中：

    1. 在路由规则下，单击添加路由规则。

    2. 指定规则名称。

    3. 在侦听器选项卡中指定以下细节：

      字段

      说明

      侦听器名称

      指定侦听器名称。

      前端 IP

      从下拉列表中选择公共。

      协议

      选择 HTTP。

      端口

      指定值 80。

    4. 保留其余字段的默认值。

    5. 在后端目标选项卡中指定以下细节：

      字段

      说明

      后端目标

      从下拉列表中选择后端目标。

      HTTP 设置

      单击新增，指定 HTTP 设置名称。保留所有字段的默认值，然后单击添加。

      1. 单击添加。

    6. 单击下一步：标记 >。

  8. 在标记选项卡中，单击下一步：查看 + 创建 >。

  9. 在查看 + 创建 > 选项卡中查看您的设置，然后单击创建。

注：有关配置应用程序网关的详细信息，请参见配置应用程序网关。

15.2.4 创建虚拟机实例

创建单独的虚拟机以托管 Identity Manager 组件。

  1. 登录到 Azure 门户。

  2. 在搜索中键入虚拟机。

  3. 在“服务”下，选择虚拟机。

  4. 单击创建，然后选择虚拟机。

  5. 在基本信息选项卡中：

    1. 从下拉列表中选择您的订阅。

    2. 从下拉列表中选择现有的资源组（参见创建资源组）。

    3. 指定虚拟机名称。

    4. 从区域下拉列表中选择位置。例如印度中部。

    5. 从映像下拉列表中选择所需的 Windows Server。例如 Windows Server 2019。

    6. 从大小下拉列表中选择虚拟机大小。

    7. 指定用户名、密码并确认密码。

    8. 在“许可”下，选择 Windows Server 许可证，然后选择符合条件的附带软件保障的 Windows Server 许可证以确认。

    9. 保留其余字段的默认值。

    10. 单击下一步：磁盘 >。

  6. 在磁盘选项卡中：

    1. 从 OS 磁盘类型下拉列表中选择磁盘类型。例如高级 SSD。

    2. 从下拉列表中选择所需的加密类型。

    3. 单击下一步：网络 >。

  7. 在网络选项卡中：

    1. 选择虚拟网络和已创建的对应子网。请参见创建虚拟网络和子网。

    2. 在网络安全组下，选择高级。

    3. 从下拉列表中选择现有的网络安全组。

      1. （视情况而定）如果没有可用的网络安全组，请单击新建。

      2. 指定网络安全组名称。

      3. 单击添加入站角色，指定所需的细节。

      4. 单击添加出站角色，指定所需的细节。

      5. 单击确定。

    4. 保留其余字段的默认值。

    5. 单击下一步：管理 >。

  8. 在管理选项卡中，保留所有字段的默认值，然后单击下一步：高级 >。

  9. 在高级选项卡中，保留所有字段的默认值，然后单击下一步：标记 >。

  10. 在标记选项卡中，保留所有字段的默认值，然后单击下一步：查看 + 创建 >。

  11. 在查看 + 创建选项卡中查看您的设置，然后单击创建。

15.2.5 更新 VM 中的主机项

可以使用应用程序网关的公共 DNS 名称或使用别名 DNS 记录集来访问 Identity Manager 组件。要使 Identity Manager 组件能够互相通讯，请编辑每个 VM 上的 hosts 文件，并添加一项来解析此 VM 的主机名。

表 15-1 更新主机项

组件

说明

Identity Engine

导航到 Identity Engine VM 中的 hosts 文件。例如，

C:\Windows\System32\drivers\etc\hosts

修改 hosts 文件，在其中包含以下项：

<Identity Engine VM 的 IP 地址> <Identity Engine VM 的专用 DNS 名称>

例如：

10.0.1.1 identityengine.example.com

<Identity Applications VM 的 IP 地址> <应用程序网关的公共 DNS 名称>

例如：

10.0.1.2 idmgateway.centralindia.cloudapp.azure.com

Identity Applications

导航到 Identity Engine VM 中的 hosts 文件。例如，

C:\Windows\System32\drivers\etc\hosts

修改 hosts 文件，在其中包含以下项：

<Identity Engine VM 的 IP 地址> <Identity Engine VM 的专用 DNS 名称>

例如：

10.0.1.1 identityengine.example.com

<Identity Applications VM 的 IP 地址> <应用程序网关的公共 DNS 名称>

例如：

10.0.1.2 idmgateway.centralindia.cloudapp.azure.com

要更新 Identity Reporting 和 iManager 的主机项，请参见表 15-1中的 Identity Applications。

注：有关 Identity Manager 组件的安装，请参见安装过程。

15.2.6 安装 Designer

  1. 在公用子网中，起动虚拟机实例。请参见创建虚拟机实例。

    对于 Windows 安全组，请仅使用 rdesktop 端口。例如 3389。.

  2. 安装 Designer。请参考部分 IV, 安装 Designer。

15.2.7 配置应用程序网关

配置应用程序网关后，外部网络便可使用虚拟机上托管的 Identity Manager 组件。

  1. 为 iManager、Identity Applications、表单和 Identity Reporting 等 Identity Manager 组件配置单独的后端池。

    1. 在后端池中，单击添加。

    2. 指定以下细节：

      字段

      说明

      名称

      指定用于识别 Identity Manager 组件的后端池名称。

      类型

      以下列方式之一指定类型：

      • IP 地址或 FQDN： 指定所需 Identity Manager 组件的 IP 地址或 FQDN。

      • 虚拟机： 选择托管所需 Identity Manager 组件的虚拟机。

    3. 单击确定。

    重复此步骤以配置更多后端池。

  2. 为 iManager、Identity Applications、表单和 Identity Reporting 等 Identity Manager 组件配置单独的 HTTP 设置。

    注：确保您已导出所需 Identity Manager 组件的公共证书。

    1. 在 HTTP 设置中单击添加。

    2. 指定以下细节：

      字段

      说明

      名称

      指定用于识别 Identity Manager 组件的 HTTP 设置名称。

      协议

      选择 HTTPS。

      端口

      指定 Identity Manager 组件的端口。

      例如：

      • iManager： 8443

      • Identity Applications： 8543

      • Forms： 8600

      • Identity Reporting： 8643

      后端鉴定证书

      1. 选择“新建”。

      2. 指定证书的名称。

      3. 浏览并上载为对应 Identity Manager 组件导出的公共证书。

      4. 单击“添加证书”。

    3. 单击确定。

    重复此步骤以配置更多 HTTP 设置。

  3. 为每个 Identity Manager 组件（例如 iManager、Identity Applications、表单和 Identity Reporting）配置单独的侦听程序。

    注：确保已从身份库导出 .PFX 证书。

    1. 在侦听程序中单击基本。

    2. 指定以下细节：

      字段

      说明

      名称

      指定用于识别 Identity Manager 组件的侦听程序名称。

      前端 IP 配置

      1. 选择之前创建的虚拟网络和子网。请参见创建虚拟网络和子网。

      2. 指定应用程序的名称和端口号。例如：

        iManager： 8443

        Identity Applications： 8543

        Forms： 8600

        Identity Reporting： 8643

      协议

      选择 HTTPS。

      证书

      1. 浏览并上载 PFX 证书。

      2. 指定证书的名称和口令。

    3. 单击确定。

    重复此步骤以配置更多侦听程序。

  4. 为 iManager、Identity Applications、表单和 Identity Reporting 等 Identity Manager 组件创建基本规则，并将此规则与相应的后端池、侦听程序和 HTTP 设置关联。

    1. 在规则中单击添加。

    2. 指定以下细节：

      字段

      说明

      名称

      指定有助于识别 Identity Manager 组件的规则名称。

      侦听程序

      选择在步骤 3 中创建的相应侦听程序。

      后端池

      选择在步骤 1 中创建的相应后端池。

      HTTP 设置

      选择在步骤 2 中创建的相应 HTTP 设置。

    3. 单击确定。

    重复此步骤以配置更多规则。
