2.0 Reconfiguración del controlador RAID (condicional)

Use la información de esta sección si necesita reconfigurar el controlador RAID del hardware del dispositivo Forge 11. No es necesario reconfigurar el controlador RAID a no ser que se disponga a añadir o a sustituir discos duros del dispositivo Forge como parte de la reconstrucción del producto.

Para obtener más información sobre el controlador RAID que se debe seleccionar para la reconfiguración, consulte la Tabla 1-1.

La primera vez que arranque, use la utilidad de configuración PERC para configurar el controlador RAID:

  1. Pulse Ctrl+R en el indicador de arranque del controlador RAID aproximadamente a los 24 segundos de la secuencia de arranque.

  2. Configure el controlador RAID de PERC para que tenga varios discos lógicos en una única matriz RAID_ (es decir, un RAID 1, un RAID 5 o un RAID 6, según su hardware):

    1. Suprima los grupos de discos existentes:

      IMPORTANTE:recuerde que si suprime un grupo de discos, también se suprimirán los datos de dicho grupo.

      1. Seleccione un grupo de discos y pulse F2.

      2. Seleccione Delete Disk Group (Suprimir grupo de discos).

      3. Repita el Paso 2.a.a y el Paso 2.a.b para todos los grupos de discos existentes.

    2. Cree un grupo de discos nuevo para el sistema Forge:

      1. Seleccione el controlador y pulse F2.

      2. Seleccione Create New VD (Crear nuevo disco virtual).

      3. Seleccione el valor de RAID Level (Nivel de RAID), pulse Intro, seleccione el tipo de controlador RAID que necesite en la lista y vuelva a pulsar Intro.

      4. Seleccione todos los discos físicos disponibles. Para ello, seleccione un elemento de disco y pulse la barra espaciadora (el tamaño de los discos puede variar).

      5. En Basic Settings (Configuración básica), complete los campos siguientes:

        • VD Size (Tamaño del disco virtual): introduzca 300, el tamaño recomendado para el grupo de discos del sistema Forge.
        • VD Name (Nombre del disco virtual): use el valor ForgeSystem.

      6. Seleccione OK (Aceptar) y pulse Intro.

    3. Cree un grupo de discos nuevo para las máquinas virtuales de failover de Forge:

      1. En la vista de árbol de la página Virtual Disk (Disco virtual), seleccione Disk Group: 0, RAID_ (Grupo de discos: 0, RAID_, consulte el Paso 2.b.c) y pulse F2 para abrir el recuadro de diálogo Operations (Operaciones).

      2. En el recuadro de diálogo, seleccione Add New VD (Añadir nuevo disco virtual) para abrir la página Add VD in Disk Group 0 (Añadir disco virtual al grupo de discos 0).

      3. En esta página, complete los campos siguientes para configurar el nuevo disco virtual para failover:

        • VD Size (Tamaño del disco virtual): según el dispositivo que tenga, use el valor de espacio de disco restante como almacenamiento de copia de seguridad por defecto.

        • VD Name (Nombre del disco virtual): introduzca FailoverVMs.

        Haga clic en OK (Aceptar) cuando haya completado estos campos.

    4. Configure los discos virtuales para realizar una inicialización rápida:

      1. En la vista de árbol de la página Virtual Disk (Disco virtual), seleccione Virtual Disks (Discos virtuales) > <nombre_disco> y pulse F2 para abrir el recuadro de diálogo Operations (Operaciones).

      2. En los recuadros de diálogo, seleccione Initialization (Inicialización) > Fast Init (Inicialización rápida) > OK (Aceptar).

      3. Repita el Paso 2.d.a y el Paso 2.d.b para cada disco virtual.

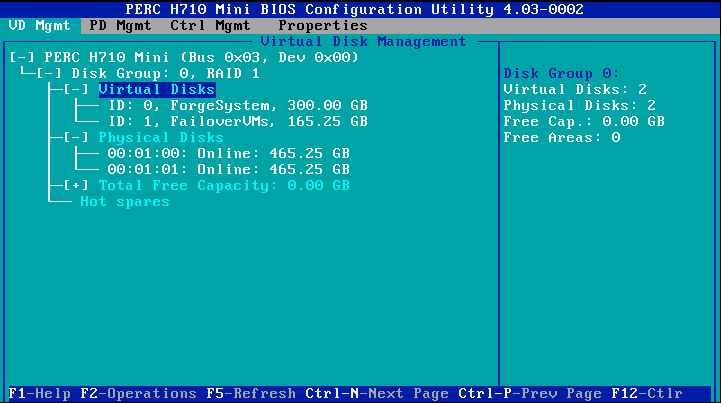

    La pantalla de configuración final para RAID 1 tendrá un aspecto como este:

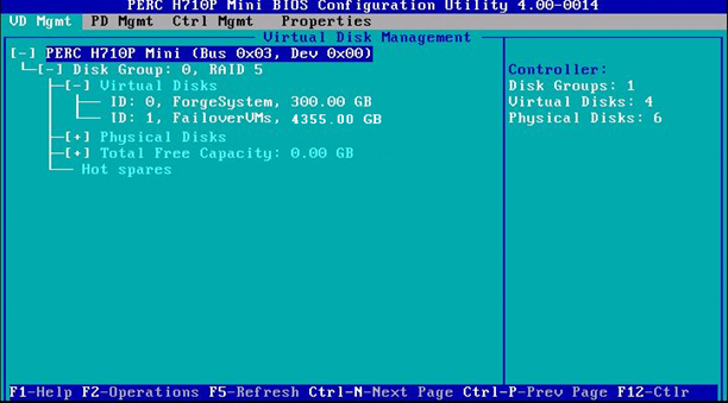

    La pantalla de configuración final para RAID 5 tendrá un aspecto como este:

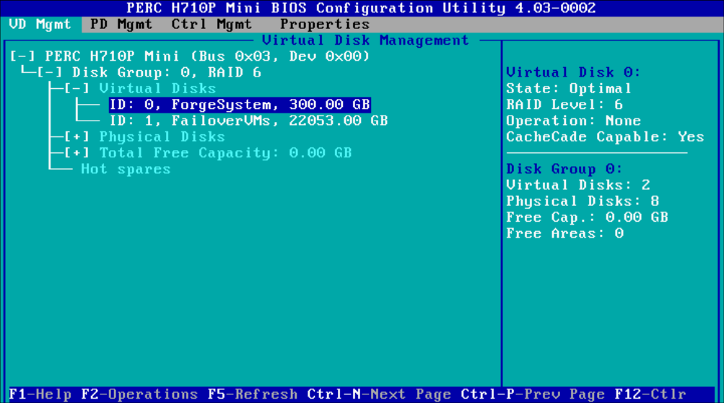

    La pantalla de configuración final para RAID 6 tendrá un aspecto como este:

  3. Pulse Esc para salir de la utilidad de configuración del controlador.

  4. Pulse Ctrl+Alt+Supr si se le pide. El servidor se rearranca con la configuración nueva.
